变压器细水雾降温装置

一、产品简介

高压变电站的大型变压器，在使用过程中会产生大量热量，尤其是在夏季，环境温度高，但为保证市民的生活、企业的生产，变电站的主变压器大都满载运行，导致变压器出现温度过高，超过规定限制变压器则会启动保护程序，自动跳闸，影响电力系统的正常运行，因此，变压器的稳定运行与否关系到整个电网的稳定。

本产品实现了细水雾的方式对变压器进行降温，利用高压细水雾技术对变压器进行降温的效果，装置的核心控制单元通过变电站测控装置实时监测主变温度、负载等数据，进行处理及逻辑运算，智能判别后联动控制喷雾装置，将相关信息远传至新一代集控系统；喷雾装置以高压细水雾技术为核心，水通过高压水泵加压后从特制喷头以雾状形态喷出，以高速紊流、旋转的方式在空间做三维运动，与外部空气充分卷吸.破碎，雾化，产生直径1~100um的高速均匀细水雾，细水雾极易气化吸收大量热量，使变压器快速降温。

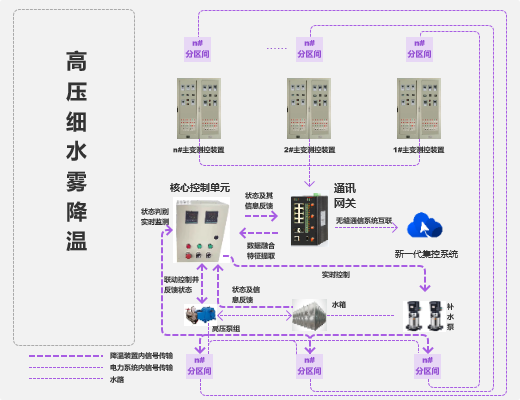

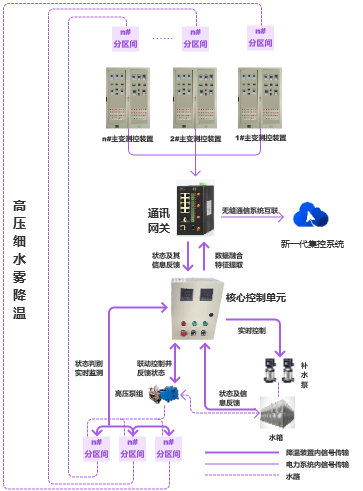

二、产品架构

三、产品优势

电气安全性：装置产生的细水雾直径<100um,远低于国家电网规定的400um标准，喷头与110kV无绝缘带电设备的距离大于1.1m,具有良好的电气安全性。

智能联动性：主要体现在数据融合与特征提取、实时监测与逻辑运算、智能判别与自动控制、无缝通信与系统互联，提高了电网的智能化管理水平。

实施便捷性：管道采用螺纹接头连接，安装不需停电，避免因停电带来的经济损失和社会影响，可在带电工况下快速安装拆除，应对各种突发情况。

高效可靠性：‌喷出的水雾几乎可以覆盖整个散热片，无残留水垢，装置启停可靠率达100%,相比雾炮机，降温5°C所需时间由5h降低至0.5h,保证主变稳定运行。

节能环保性：‌采用智能控制技术，自动调节喷雾量和喷雾时间，精细化水电资源利用；噪音较小且无有害物质，在节能环保方面具有显著优势。

适应性与推广性：‌能够进行个性化定制安装，以适应不同环境和需求；智能控制单元可与其他系统进行联动和集成，扩展性强。未来随着科技的进步，本装置通过升级改造能够应用于储罐降温、大型燃气轮机降温、大型中央空调外机降温等领域。

四、产品创新点

1、高压细水雾技术首次应用于主变降温领域

以高压细水雾技术为核心，创新应用于主变降温领域；通过高压水泵加压后，水从特制喷头以雾状形态喷出，实现对主变高效降温。

2、智能监测与联动控制

通过智能通讯管理单元与测控装置管理机连接，实时采集主变油温、负载等数据，进行计算和逻辑分析，智能启停喷雾装置。当达到预设阀值时，自动联动启停分区阀、补水泵和高压泵组，实现多台主变分区或同时降温，提高了电力系统智能化水平和运行效率。

3、增强电力系统韧性、弹性和自愈能力

本装置的应用不仅提高了主变的运行效率和安全性，还有助于增强电力系统的韧性、弹性和自愈能力。通过智能监测和联动控制技术，能够在油温异常时及时响应，避免或减少故障对电力系统的影响；同时装置的节能环保特性也有助于推动电力行业的绿色发展和可持续发展。
