变电站智能辅助多维监控解决方案


一、方案简介


国家电网公司对智能化电网的定义是:以特高压电网为骨干网架、各级电网协调发展的坚强电网为基础,利用先进的通信、信息和控制技术,构建以信息化、自动化、互动化为特征的统一坚强智能化电网。

2008年国网公司实施“智能化电网”建设以来,一次设备、保护设备、信息管理系统等方面都取得了长足进步。但是对于变电站辅助系统的定位、规划、管理、综合应用、信息共享等方面,已无法完全满足智能化电网的建设需求,特别是无法满足 “无人值守变电站”的实际需求。

随着无人值班的深化及调控一体化的推进,亟需建设为变电运维服务的监控系统。

由公司自主研发的多维智能远程巡检系统利用现代化视频智能分析、趋势分析手段,解决无人值班变电站关于操作刀闸分合状态的确认、控制柜显示状态的确认、仪表读数的远程确认、油温油位的远程确认等问题,确保进行远方操作电气设备的安全,缩短无人值班变电站紧急情况下的响应时间,为实现真正意义上的无人值班变电站远方操作打下坚实的基础。

多维智能远程巡检系统按照变电站、变电站实际的物理区域、每个区域的实际设备布置,结合“五通一措”对巡视的要求进行的结构设计,实现系统应用与实际生产调度运营的紧密结合。


二、方案系统结构

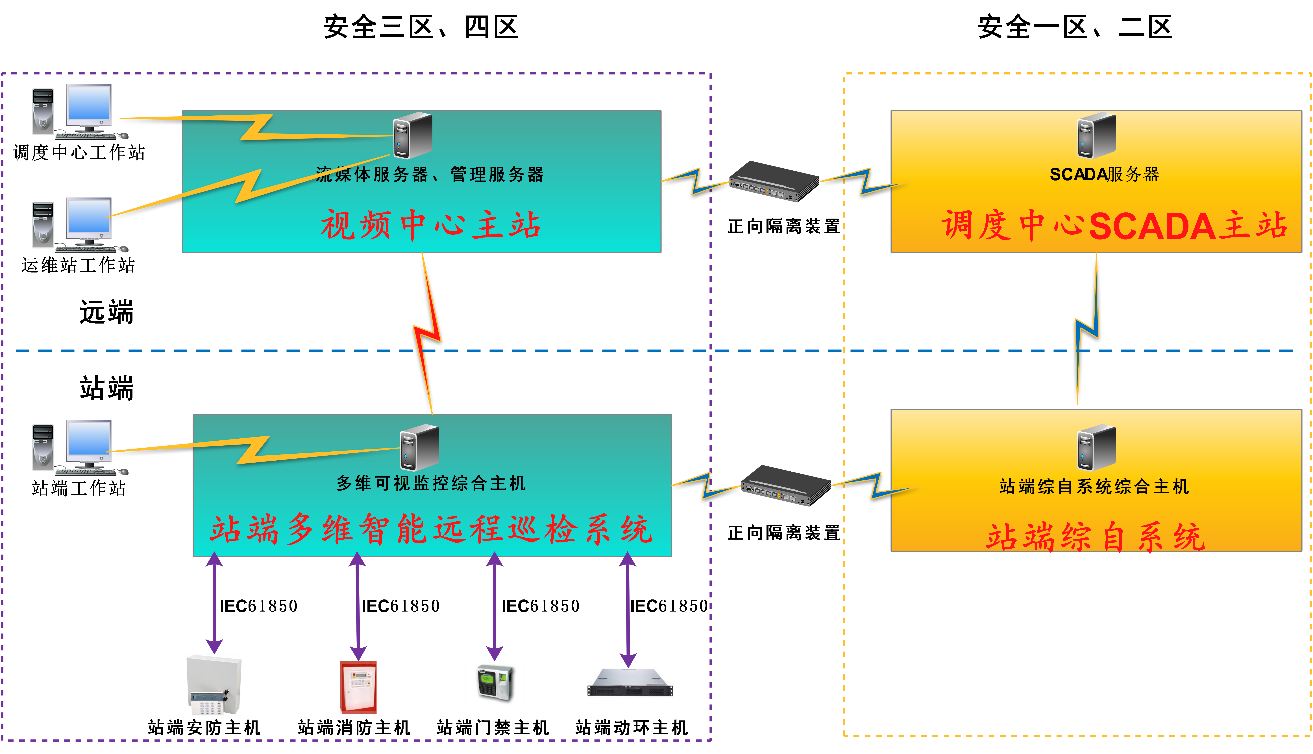

1.网络结构设计



在变电站站端,多维智能远程巡检信息平台采用独立组网,可以接收站端综自系统的各类操作信息;视频中心主站与站端多维智能远程巡检系统信息平台进行数据通讯,获取相关的遥视、遥测、遥控、遥信数据。

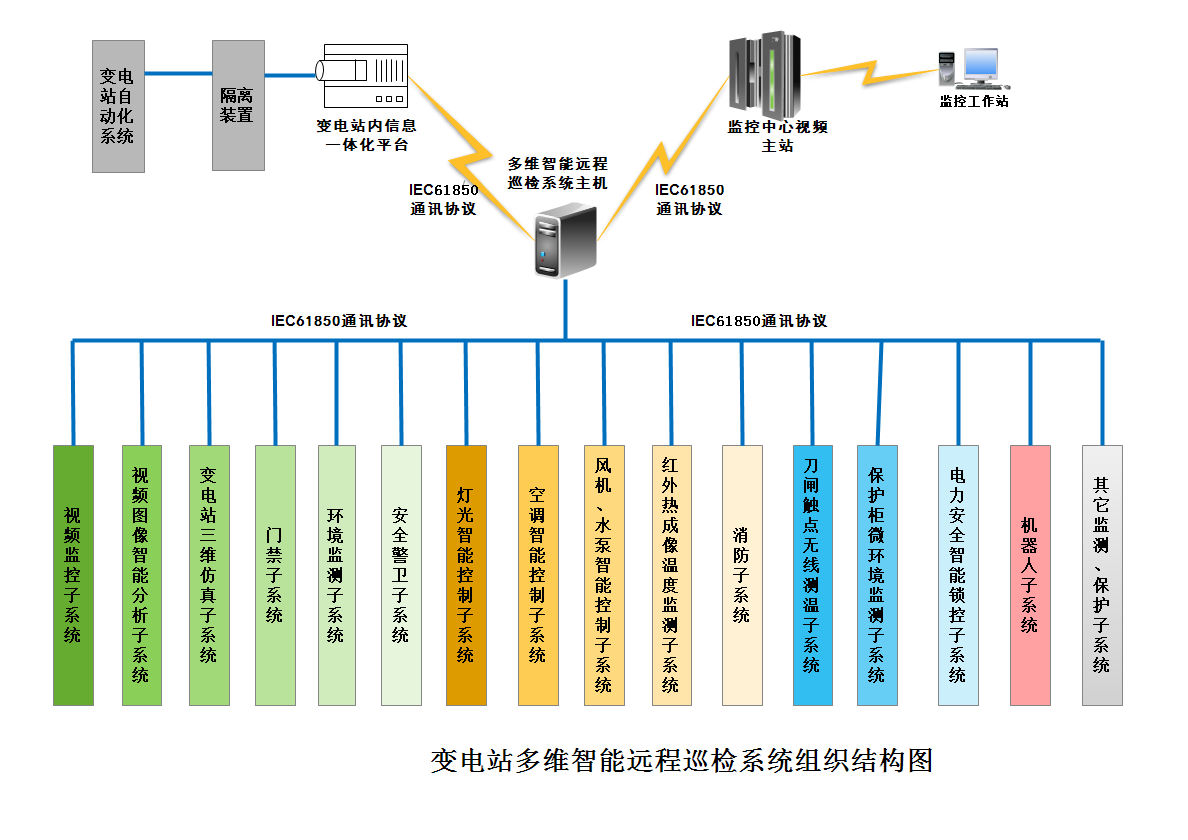

2.组织结构设计



变电站所有辅助系统都接入变电站多维智能远程巡检信息平台的控制主机,实现对辅助系统的统一管理。

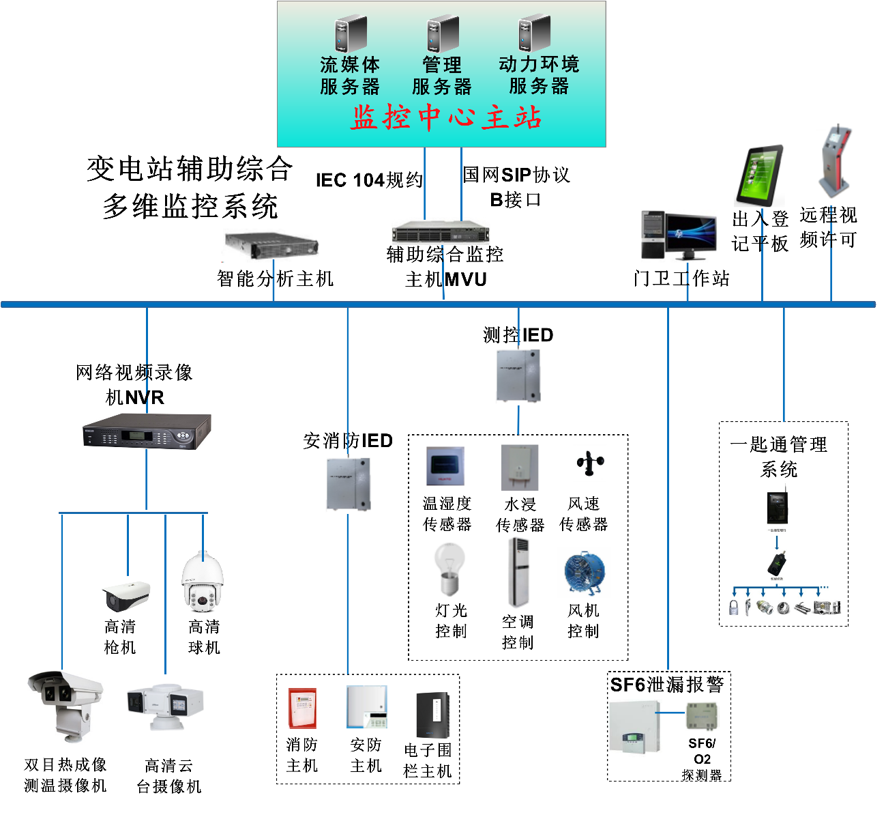

3.站端硬件结构设计



系统前端主要包括:综合监控主机(MVU)、环境数据处理单元(多功能控制主机)、智能分析服务器、NVR及网络摄像机、智能控制单元、交换机、温湿度探头、安消防接入模块等


 三、方案系统功能



系统综合考虑运检、调度和安监部门在变电站管理上的需求,通过一套系统进行全面解决,主要功能包括:实时监视、智能巡视、报警管理、安全管控、SCADA联动、红外监视和智能预警。



1) 实时监视

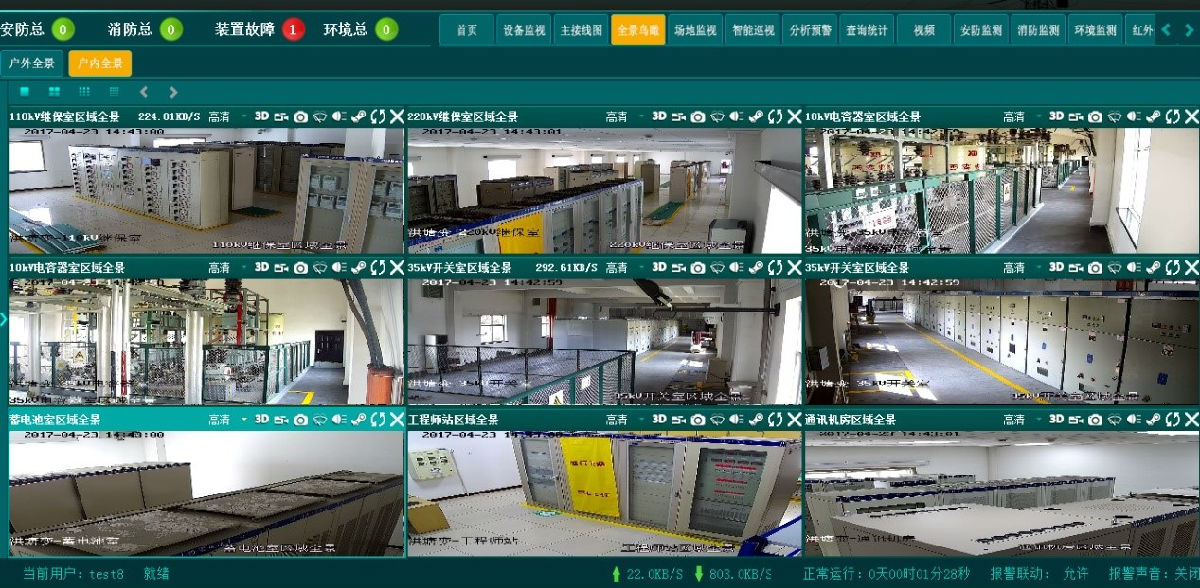

通过树状菜单、主接线图和电子地图,对主变、断路器等一次设备的视频、红外测温、工业环境进行实时监控。

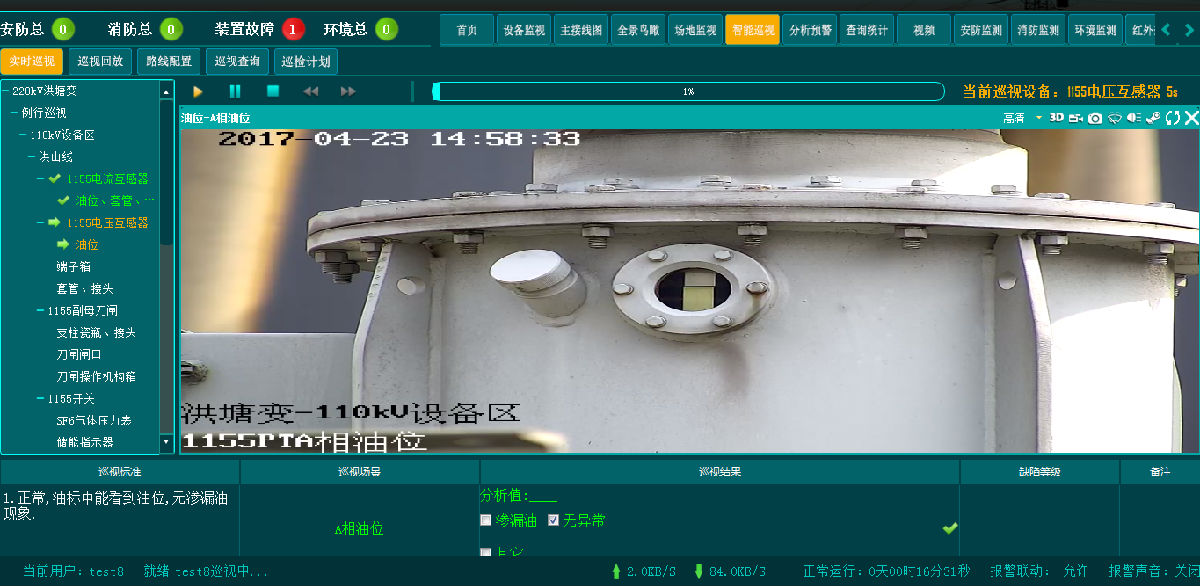

2) 智能巡检

按照电网公司巡检规范,为用户提供多种巡视模式,自动生成巡视报表并判断结果是否正常,部分代替人工到站巡视,极大的提高运维人员巡视效率,降低现场巡视带来的安全风险。

巡视种类主要为全面巡视、日常巡视、夜间巡视、特殊巡视。


3) 报警管理

通过技术手段获取安消防主机协议,自动诊断前端探测器和主机故障,解决当前仅能收到总报警信号的问题。

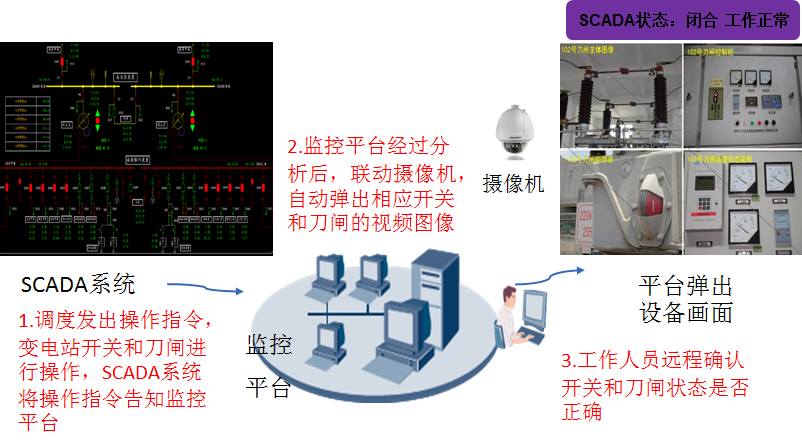

4) SCADA联动

当SCADA系统对某个设备发出遥控指令后,联动视频自动显示该设备的所有现场图像信息,以及该设备所在区域的工业环境信息,保证遥控操作的可靠性。


5) 安全管控

系统通过数据采集和智能分析,可以实现对每一张作业票班组作业全过程安全管控。包括:车辆出入识别、人员出入登记、安全作业区域管理、工器具管理、门禁(一匙通)管理、安全帽检测等。
